Chauffage au sol

Vous cherchez un guide de chauffage au sol pour votre nouvelle maison?

Ou vous cherchez un guide de chauffage au sol pour

Ou rénovez-vous votre maison en prévision de la saison froide mais vous n'avez pas de guide sous la toiture?

Est-ce que votre réponse, oui?

Alors c'est le guide que vous cherchiez.

Voici un regard simplifié sur le guide de chauffage par le sol. À la fin de ce guide, vous serez un expert sur le système de chauffage par le sol.

Jetez un oeil.

Chapitre 1: Système de chauffage électrique au sol

Peut-être que la question pertinente que vous vous posez est de savoir comment fonctionne un système de chauffage au sol électrique.

Vous n'avez pas à vous inquiéter

Le principe de fonctionnement d'un système de chauffage électrique est assez simple.

Voici comment cela fonctionne.

La chaleur du système de chauffage par le sol provient de l'électricité à travers des câbles qui se trouvent dans les boucles de la zone de plancher. Une fine couche est étalée sur les câbles du sous-sol pour donner une surface lisse après quoi vous posez le sol sur le dessus.

Un panneau isolant posé sous le câble chauffant assure un système économe en énergie. La disponibilité d'un thermostat sur le mur vous permet de contrôler la température dans la pièce.

Avec un système de chauffage au sol électrique, il n'y a pas besoin d'une source de chaleur supplémentaire dans votre chambre puisqu'il s'agit d'un système complet.

Que comprend le chauffage électrique par le sol?

Un système de chauffage au sol électrique comprend les éléments suivants.

1. Câbles chauffants au sol

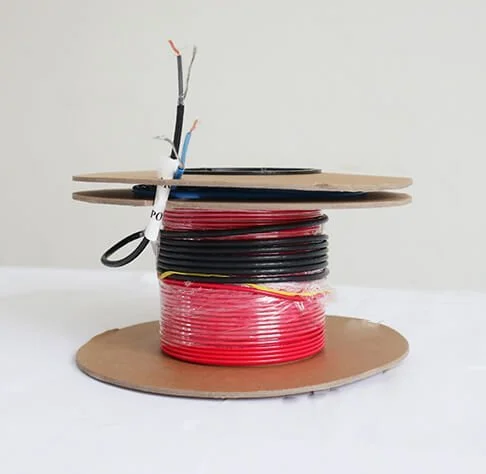

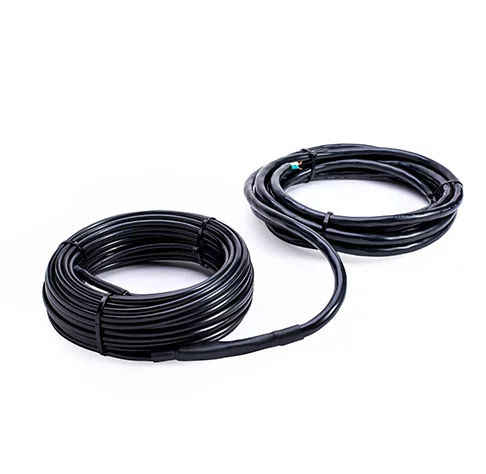

Câble chauffant au sol

Les câbles chauffants souterrains sont particulièrement résistants et ils sont courants dans l'application des dalles de béton et autres sols. Le but est de maintenir une condition de température appropriée et de protéger contre le gel.

Les câbles chauffants au sol offrent de chauffer à la fois sur le sol et toute la pièce. Vous devez régler les câbles par les réglementations locales.

Les matériaux affectent considérablement la résistance des câbles chauffants au sol et sont les moins affectés par les changements de température. Par conséquent, un câble chauffant se chauffe à chaque fois que l'alimentation est allumée.

Un dispositif de commande généralement un thermostat améliore la durée de vie d'un élément chauffant par câble.

Les câbles chauffants au sol ont un coût d'installation relativement faible et leurs dépenses d'entretien sont raisonnables. Un choix approprié pour un câble chauffant au sol est les câbles chauffants de puissance constante.

Ces câbles peuvent convertir l'énergie électrique 100% en chaleur sans perte d'énergie. Il existe deux types de câbles chauffants au sol, à savoir les câbles chauffants au sol à conducteur unique et double.

Les deux câbles chauffants au sol sont destinés aux marchés européens et ont une tension nominale de 230V. Les deux fils sont étanches, ce qui signifie que vous pouvez les utiliser dans des sols secs ou humides.

Une autre similitude est qu'ils ont besoin d'un thermostat pour fonctionner. Cependant, il existe deux types réguliers d'un câble jumeau et trois types réguliers d'un seul câble.

Un seul conducteurStructure a deux connexion de source d'alimentation distinctive. Il se compose du conducteur intérieur en cuivre étamé, du bouclier, de l'isolation du conducteur et de la veste extérieure.

Le bouclier peut filtrer tous les rayonnements électromagnétiques générés à l'intérieur. Le matériau de la veste est 100% PVC imperméable pour le rendre approprié pour une utilisation dans les zones humides.

D'un autre côté,Un conducteur jumeauLa structure permet la connexion de la puissance d'un point de connexion. Il se compose d'un conducteur intérieur, d'une isolation, d'une veste extérieure et d'un bouclier.

Un câble à double conducteur comporte un polymère fluoré comme FEP ou ETFE.

La solution pour le long câble chauffant sous le plancher.

Vous ne pouvez pas couper les câbles chauffants. Cependant, ils sont généralement préassemblés, ce qui signifie que vous pouvez demander l'aide d'un expert. L'expert déterminera la bonne taille du câble chauffant au sol et la résistance en fonction de votre surface de plancher et de vos besoins de chauffage.

Une fois que vous déterminez la résistance du fil, vous pouvez calculer les watts de la doublure et la puissance totale. Par conséquent, à moins que dans des circonstances particulières sous un expert, vous devez éviter de couper les câbles chauffants par le sol.

Pourquoi?

Couper un câble chauffant à fil réduit la résistance, ce qui signifie qu'à la même tension, il y aura une production d'énergie plus élevée. Cela peut entraîner des surchauffe et des brûlures ou des problèmes de sécurité.

En outre, vous ne serez pas en mesure de connecter le circuit sans kits de connexion professionnels.

Instructions pour l'installation du câble de chauffage au sol sous le plancher de bois franc

Suivez les étapes suivantes lors de l'installation d'un chauffageCâble sous plancher de bois franc.

• Déterminez la zone chauffée et croquis Envoyez-le à Jiahong pour la citation des prix. Déterminez l'emplacement approprié du thermostat et incluez cela dans votre conception.

• Localisez un thermostat à environ 5 pieds de votre sol et assurez-vous qu'il est sur un mur intérieur. Vous ne devez pas placer le thermostat dans des endroits avec une chaleur excessive ou un contact direct avec le soleil.

• Installez des traverses en bois. Les dormeurs doivent avoir une épaisseur de ¼ à ¾ pouces et environ 2 pouces de large. Vous devez installer des bandes à des intervalles de 12 à 16 pouces et un espace de 2 pouces laissé aux autres extrémités des bandes pour permettre aux fils chauffants de traverser d'une section à une autre.

• Utilisez des clous, des vis ou de la colle chaude pour fixer les bandes au sol. Maintenez une distance d'au moins 3 pouces des luminaires permanents et des murs.

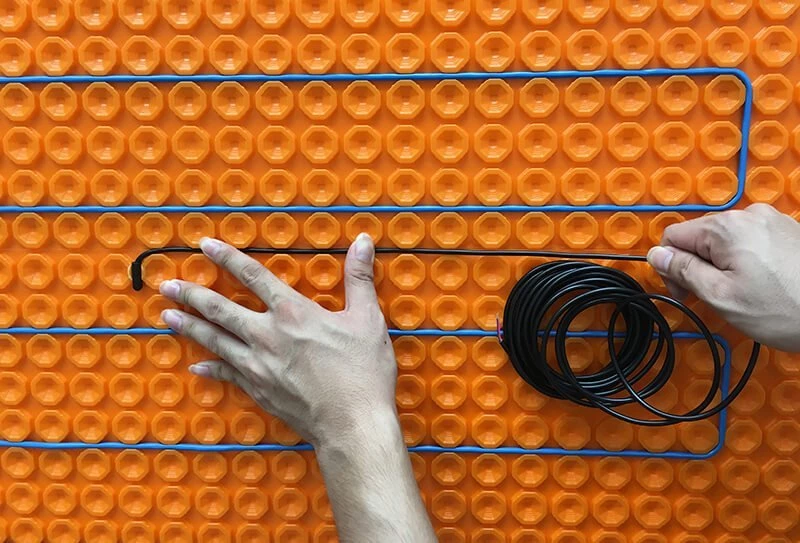

• Installez votre système de chauffage. Cela devrait commencer à partir du point de plancher le plus proche du thermostat. Faites fonctionner le câble chauffant parallèlement aux traverses en bois pour remplir toutes les sections.

• Installez une sonde de capteur de température. Cela devrait être à au moins 12 pouces du mur. La sonde du capteur ne doit pas traverser le câble chauffant.

• Intégrez votre système de chauffage avec un nivellement

• Installez votre plancher de bois franc.

• Programmez votre thermostat jusqu'à un maximum de 26.5 °C ou 81 °F. La raison en est d'éviter de provoquer un gauchissement ou un dessèchement du bois.

Test du câble chauffant sous le plancher

Vous devez vérifier votre câble chauffant au sol au moins trois fois, c'est-à-dire avant l'installation, après la pose du câble et après avoir mis la finition du sol. Cela garantit une détection précoce et une réparation des dommages au fil.

Comparez les lectures de résistance des câbles pour les conducteurs et la résistance de l'isolation contre la résistance enregistrée. Vous pouvez le vérifier sur le câble particulier dans notre manuel d'isolation ou sur l'étiquette de la queue du cordon.

Vous pouvez utiliser un multimètre comme testeur de résistance car il est plus facile à utiliser. Il vous alertera également de toute rupture et dysfonctionnement des câbles ou des fils du capteur.

S'il y a un problème avec nos produits de câble, nous sommes prêts à vous aider. Nous offrirons un remplacement sans frais. Dans le cas où vous endommagez votre câble accidentellement, vous n'avez pas à paniquer.

Tendez la main à nous, et nous vous aiderons à obtenir un remplacement compatible.

Conseils de fonctionnement du câble chauffant sous le plancher

Voici des conseils lorsque vous utilisez des câbles chauffants sous le sol

1. Avant l'installation, vérifiez la hauteur du plancher du bâtiment avec des experts pour garantir un chauffage et une installation appropriés par câble sous le sol.

2. Ajouter une isolation thermique pour fixer le chauffage et réduire la consommation d'énergie.

3. Installez chaque capteur dans un conduit séparé sans les câbles d'alimentation.

4. Capturez des photos de l'installation terminée que vous pouvez utiliser pour les références futures.

5. Testez les câbles et enregistrez les résultats.

6. Lors de l'installation des thermostats, vous devez retester la résistance d'isolation de continuité du câble et ohms. Cela aidera à identifier les problèmes potentiels.

7. Ne traversez jamais les câbles chauffants

8. Évitez de taper sur la connexion de la queue froide ou le joint d'extrémité

9. Ne jamais couper les fils

10. Évitez de tamponner les carreaux adhésifs pour une installation rapide. Cela pourrait créer des poches d'air sous les carreaux.

11. Ne laissez pas les câbles exposés sur le revêtement de votre sol.

Dépannage

Un inconvénient de l'utilisation de câbles thermiques isolés dans les planchers en béton est la difficulté de l'emplacement des défauts. Cependant, si vous avez un système bien conçu, les risques de panne de chauffage sont minimes et vous pouvez rapidement identifier un défaut.

Il y a trois défauts de chauffage communs par câble sous le plancher.

1. Circuit ouvert «rupture propre»-cela implique qu'il n'y a pas de fuites de terre mais un circuit continu.

2. Faille de la terre-cela implique une isolation cassée; cependant, le câble est fonctionnel et montre une lecture correcte de la résistance.

3. Défaut de terre et dommage du câble chauffant-ici, certains brins de câble chauffant ont été endommagés et l'isolation des câbles est cassée.

Voici comment vous pouvez utiliser un multimètre pour identifier un défaut de câble chauffant par le sol.

1. Déconnectez l'élément chauffant de la puissance du secteur.

2. Sélectionnez Ohms (résistance) sur votre multimètre pour tester la continuité de la résistance de votre câble chauffant.

3. Connectez le fil ROUGE du multimètre au fil sous tension du câble chauffant (rouge ou marron). Connectez le fil noir du multimètre au cordon noir ou bleu du câble chauffant.

Conclusions

• Un écran multimètre indiquant «O.L» implique une rupture nette de votre câble chauffant

• Les lectures d'écran instables indiquent un fil cassé ou endommagé.

• <P> Des relevés d'écran instables qui ne sont pas indiqués sur la carte câblée impliquent un câble entier mais avec une possibilité de câbles allongés ou raccourcis.

• Les lectures d'écran stables indiquées sur le manuel impliquent que votre câble chauffant est intact.

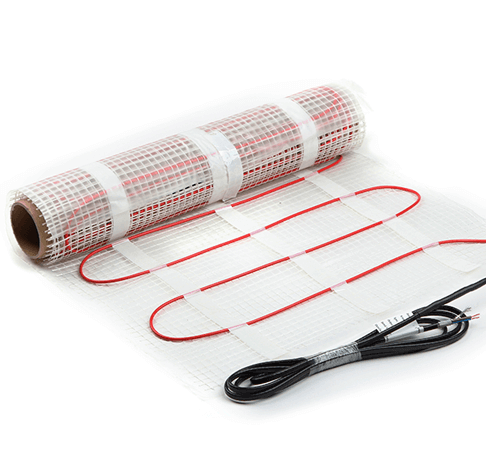

2. Tapis chauffant au sol

Les tapis de chauffage au sol sont idéaux pour les pièces de forme régulière, et vous pouvez les utiliser comme source de chaleur primaire. Ils conviennent aux finitions permanentes des sols, y compris la céramique.

Jiahong propose une gamme de tapis chauffants au sol idéaux pour différents réglages de sol.

• Les tapis chauffants électriques au sol peuvent-ils être coupés?

La grande question est, pouvez-vous couper un tapis chauffant au sol?

Oui. Vous pouvez couper un tapis pour s'adapter parfaitement à la surface au sol, mais veillez à ne pas couper le câble chauffant. Cependant, un électricien doit faire la coupe pour que vous puissiez minimiser les risques.

Alternativement, vous pouvez commander la bonne taille pour votre espace pour éviter de couper.

Les tapis Jiahong sont disponibles en 120V, 230V ou 240V selon le pays de commande. Ils ont tous des écoutes téléphoniques minces et espacées dans un maillage pour faciliter l'installation.

Nos tapis de sol sont minces, réduisant ainsi l'effet d'élévation de la hauteur du sol. Jiahong conçoit et vend des tapis chauffants sur mesure. Vous pouvez obtenir un tapis personnalisé pour votre espace en remplissant quelques caractéristiques de votre maison ici.

• Conseils pour acheter un tapis de chauffage au sol

Tenez compte des facteurs suivants lors de l'achat d'un tapis chauffant au sol électrique:

1. L'espace que vous avez l'intention de chauffer à l'aide de votre tapis de sol. Vous devez dessiner un croquis de votre étage et donner un expert pour les recommandations.

2. Vérifiez la tension car chaque pays a son Les États-Unis exigent 240V pour un usage commercial et 120V pour un usage résidentiel.

3. Vérifiez les propriétés imperméables des tapis chauffants au sol étanches de Jeck-out Jiahong.

4. Exigences de chauffage et perte de chaleur




• Contrôleur de tapis chauffant

Ces tapis sont livrés avec un capteur que vous pouvez utiliser pour réguler la température.

• Installation de tapis de chauffage

Nos tapis chauffants sont pré-espacés et pré-collés pour vous permettre de vous concentrer sur la pose de votre tapis rapidement et avec précision. Les qualités adhésives permettent au tapis de se repositionner lorsque vous faites une erreur en le mettant.

Vous devez déduire des appareils comme une armoire lors de la mesure du plan d'étage pour obtenir la bonne taille du tapis chauffant de votre surface de plancher. Pour réduire les pertes de chaleur, isolez votre tapis en posant d'abord un panneau isolant à l'aide d'un adhésif à carrelage souple.

Veillez à éviter de déchirer le tapis chauffant. Aussi, lors de l'installation, assurez-vous qu'il ne touche pas vos pieds pour assurer la sécurité. Vous pouvez utiliser un ruban auto-adhésif ou un support auto-adhésif directement dans le panneau isolant.

Intégrez le système de chauffage dans la dalle avant de carreler ou de carreler directement.

Types de tapis chauffants

Voici les tapis de sol typiques disponibles sur le marché.

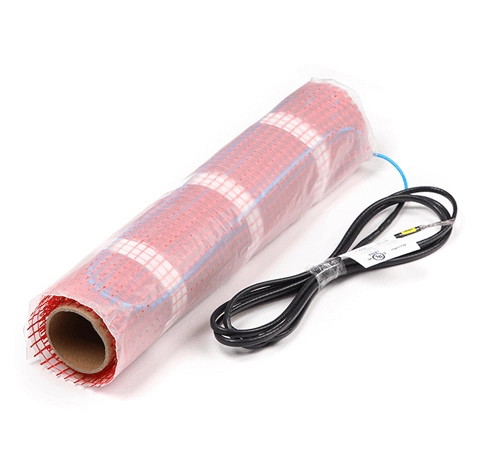

1. Chaud-M Tapis de chauffage électrique au sol

Ayant une cote de 120vac et 240Vac, ce tapis chauffant est conçu pour les importateurs d'Amérique du Nord. Son installation est flexible dans différentes formes et emplacements et fonctionne bien dans de nombreux revêtements de sol.

2. Tapis de Chaleur Radiant Mat-D

Ce tapis est populaire sur les marchés européens, et ses types réguliers sont 150 W/m et 2100W/m2. Il est couramment utilisé pour les planchers de bois d'ingénierie, les sols en brique, la pierre, les carreaux et les stratifiés, entre autres.

Il a une épaisseur de 6.6mm et sa largeur régulière est de 48 ou 50cm. Il dispose également d'un plomb froid standard de 2.5m.

3. Tapis de chauffage au sol,

Destiné aux importateurs européens uniquement en raison de sa cote de 230v, ce tapis est aussi fin que 2.6mm. Ses types populaires sont 150W/m2 et 100W/m2. Ce tapis chauffant peut être utilisé sur toutes sortes de revêtements de sol.

4. Tapis de sol chauffant AF

5. Tapis chauffant en papier d'aluminium


30 ans à vie avec 25 ans de garantie gratuite

Le coussin chauffant de sol Mat-AF, également appelé tapis chauffant en aluminium, est fabriqué avec un couvercle en aluminium pour protéger tous les rayonnements électromagnétiques, ce tapis chauffant convient au chauffage au sol sous-tapis et stratifié. Il peut également être utilisé sur du bois d'ingénierie parmi d'autres types de planchers.

Il est spécifiquement destiné au marché européen (Royaume-Uni) et ses options de taille sont de 150W/m2, 80W/m2 et 140W/m2.

• Tapis de câble chauffant au sol

Les deux câbles chauffants au sol électriques et les tapis sont idéaux pour différentes utilisations.

Les tapis sont moins chers et faciles à installer. D'un autre côté, les câbles sont relativement plus difficiles à installer et sont coûteux.

Les tapis conviennent aux zones rectangulaires avec peu d'obstacles tandis que les câbles conviennent aux zones avec des angles et des obstacles.

3. Thermostat

Le thermostat est un appareil que vous utilisez pour contrôler la température d'une pièce. Thermostat de chauffage par le sol électrique contrôle la température du plancher le séparant de la température ambiante.

Les thermostats de chauffage au sol Jiahong vous aideront à contrôler la zone chauffée de votre sol. Il existe une grande variété de thermostat de chauffage au sol Jiahong que vous pouvez sélectionner.

Figure 8: Thermostat

• Comment fonctionne le thermostat.

Vous réglez une température préférée sur votre thermostat. Pour réchauffer la pièce, allumez le thermostat.

Une fois que la température atteint le niveau souhaité, le thermostat s'éteint pour éviter la surchauffe. Vous devez localiser un thermostat dans une zone avec un flux d'air frais pour détecter avec précision le changement de température.

Cliquez ICI pour une courte vidéo sur le fonctionnement d'un thermostat.

Un thermostat droit réagira à basse température et changera automatiquement le système de chauffage. Les thermostats peuvent être mécaniques ou numériques. Cependant, les principaux types de thermostats sont:

• Thermostat de consigne typique

• Thermostat PID

• Thermostats programmables

• Thermostat non programmable

• Thermostat Tekmar

La différence entre le thermostat européen et américain est qu'ils ont différentes normes d'interrupteur de circuit de faille au sol (GFCI).

En effet, ces régions ont des exigences de tension différentes pour les systèmes de chauffage comme nous l'avons vu plus tôt. GFCI est un dispositif de sécurité qui interrompt l'alimentation du système de chauffage par le sol radiant.

C'est là qu'il y a une faille au sol dans le courant électrique qui peut provoquer un incendie. Vous avez besoin de GFCI pour les prises électriques.

Chez Jiahong, nous personnalisons chaque thermostat pour répondre aux exigences de votre région.

Les problèmes et les solutions courants du thermostat incluent

• Thermostat surchauffe.Pour éviter, assurez-vous que le panneau électrique a la capacité de chauffage par le sol. Vérifiez également les exigences du thermostat pour éviter de le surcharger.

• Le système s'arrête soudainement.Ici, le problème a des composants internes sales en raison de la construction de dents sur les éléments. Vous devez nettoyer le thermostat et serrer les connexions lâches.,

• Inadéquation de la pièce et de la température de réglage.Encore une fois, cela est causé par des composants internes sales. Pour éviter cela, assurez-vous de nettoyer le thermostat et de l'installer à l'écart du soleil.

• Affichage du thermostat erratique.Si l'écran du thermostat est vide ou ne montre rien, il peut s'agir de vieilles piles, alors pensez à un remplacement. L'autre problème peut être un disjoncteur déclenché.

• Un thermostat de dysfonctionnement.Si le thermostat ne fonctionne pas, vérifiez le fusible et les piles. Remplacez l'allumeur s'il est cassé.




Conseils de remplacement du thermostat

Voici quelques conseils que vous pouvez utiliser pour remplacer le thermostat de votre système de chauffage au sol.

1. Éteignez la source d'alimentation secteur

2. Retirez le visage de l'ancien thermostat

3. Prenez une photo des fils-bien que cette étape ne soit pas nécessaire, les photos peuvent servir de références futures.

4. Déconnectez les fils du système de chauffage de l'ancien thermostat.

5. Retirez l'ancien support.

6. Fixez votre nouveau thermostat, montez-le et connectez-le aux fils du système de chauffage.

7. Visser la façade bien monter sur le mur

8. Fixez le visage de votre nouveau thermostat

9. PuissanceLe système de chauffage

10. Configurer le réglage de la température de votre nouveau thermosta

Chapitre 2: Installation d'un système de chauffage électrique au sol

Avant d'installer votre système de chauffage au sol électrique, considérez ce qui suit.

• Le chauffage par le sol est-il la meilleure option pour ma maison?

La première considération est de vérifier si le système de chauffage sous-débit est idéal pour votre maison. Il existe plusieurs autres options que vous pouvez avoir, telles que des radiateurs.

Vous devez analyser les avantages et les lacunes de chacun pour trouver la meilleure option. Cependant, le système de chauffage au sol présente plusieurs avantages que d'autres options.

• Pouvez-vous remplacer les radiateurs par un chauffage au sol?

Si vous souhaitez peut-être remplacer votre radiateur par un système de chauffage au sol, vous devez vous demander si cela est possible. Pour vous aider, vérifiez la production de chaleur ainsi que la quantité de perte de chaleur.

Le but de ceci est de vous aider à déterminer le système de chauffage par le sol répondra aux exigences de chauffage par le sol.

• Le chauffage au sol convient-il à une vieille maison?

Cette question est cruciale si vous souhaitez rénover votre ancienne maison. La réponse est oui; vous pouvez installer un système de chauffage au sol dans votre ancienne maison ainsi qu'une nouvelle maison.

• Puis-je combiner le chauffage au sol à eau chaude et les radiateurs?

Si votre radiateur ne vous offre pas assez de chaleur, vous pouvez le compléter avec un système de chauffage par le sol à eau chaude. L'avantage ici est que vous pouvez zoner votre maison dans ce que les chaudières chauffent certaines pièces et d'autres par le système de chauffage par le sol.

• Puis-je contrôler mon chauffage par le sol?

Oui, vous pouvez en utilisant un thermostat. Il suffit de configurer les réglages de votre thermostat en fonction de vos besoins de chauffage.

Un thermostat permettra le chauffage au sol lorsque la température ambiante du sol est inférieure à la quantité prédéfinie qu'il arrêtera de chauffer une fois que la pièce atteindra le niveau de chaleur prévu.

• Comment choisir la bonne sortie de chaleur?

Système de chauffage par le sol viennent dans différents niveaux de production de chaleur. Ce que vous devez savoir, c'est l'exigence de chaleur de votre maison.

La production maximale de chaleur d'un plancher de chape est de 100W/m2 tandis que celle des planchers flottants et en bois est de 70W/m2.

Cliquez ICI pour un court tutoriel sur la façon d'installer un système de chauffage électrique dans votre chambre.

Facteurs influant sur la sortie de chaleur du chauffage par le sol

1. Taille du sol

Plus la surface de plancher est grande, plus la production maximale de chaleur d'un système de chauffage au sol est élevée. Ceci est dû à la perte de chaleur subie dans une grande pièce.

Si la surface du plancher chauffant est plus petite que la pièce, il peut être difficile pour un système de chauffage au sol d'offrir suffisamment de chaleur à moins d'isoler l'espace.

2. Type de plancher et température de plancher

Plus la température du sol est élevée, plus la production de chaleur est élevée. Cependant, il est essentiel de noter que si l'augmentation de la température au sol augmente la production de chaleur, les résultats dépendent de la finition du sol.

3. Thermostat choix et température de l'air

Le thermostat contrôle la température du plancher en fonction du plancher actuel ou de la température de l'air. Par conséquent, vous devez sélectionner un thermostat de qualité qui détectera un changement dans ces deux paramètres.

Des thermostats défectueux conduiront la pièce au-dessus ou sous le chauffage, ce qui peut endommager la surface du sol.

4. Isolation de plancher

L'isolation du plancher droit augmente la production de chaleur. Par conséquent, l'augmentation des panneaux isolants sous votre système de chauffage au sol réduit les factures de chauffage.

Un mur creux et une isolation du toit maintiennent la chaleur à l'intérieur de la pièce, ce qui réduit les exigences de production de chaleur.

Vous pouvez prendre en compte les facteurs suivants si vous souhaitez surmonter la limitation de l'espace lors de l'installation d'un système de chauffage au sol

Considérez le blocage thermique

Le blocage thermique affecte le système de chauffage par le sol. Par conséquent, assurez-vous que rien ne bloque la chaleur émise.

Par exemple, les meubles et les tapis peuvent entraver l'émission de chaleur.

Peut fuite de chaleur sous le plancher

Bien isoler la surface de plancher avant de placer le système de chauffage pour éviter la perte de chaleur. Une bonne isolation empêche les fuites.

Les dommages du système se produisent lors de l'installation quand il y a des dommages au tapis chauffant ou au câble. Vous pouvez identifier rapidement toute blessure survenantÀ ce stade et les réparer.

• Deux manières régulières d'installation du système de chauffage de plancher électrique

1. Installation de la sangle

Une installation de cerclage est une forme d'installation de câble chauffant par le sol qui ne nécessite que des vis, de la colle chaude et des agrafes. Cette méthode est rapide et simple à imbriquer car vous avez besoin de sangles.

Un bon cerclage réduit l'utilisation du ciment auto-délectant et offre un champ libre électromagnétique. Cette méthode est compatible avec différentes surfaces de plancher.

2. Installation de la membrane

Cette méthode implique l'utilisation de membranes que vous installez directement sur le sous-plancher agissant comme isolateur imperméable et de fissure. Vous pouvez utiliser cette méthode même dans les substrats qui sont problématiques comme les chapes fissurées et le bois.

Après cela, vous installez ensuite le système de chauffage au sol et adaptez le revêtement de sol. Une membrane appropriée offre une option rentable d'ajouter de la chaleur à votre maison.

Conclusion

En résumé, le système de chauffage au sol souterrain offre plus que du confort à votre chambre. Il est essentiel que vous engagiez un professionnel lors de l'installation d'un dans votre chambre.

Chez Jiahong, nous vous garantissons des systèmes de chauffage au sol souterrain de qualité qui offriront des services de qualité à votre chambre.

Entrez en contact avec nous et découvrez un tout nouveau monde de services de chauffage au sol souterrain.
